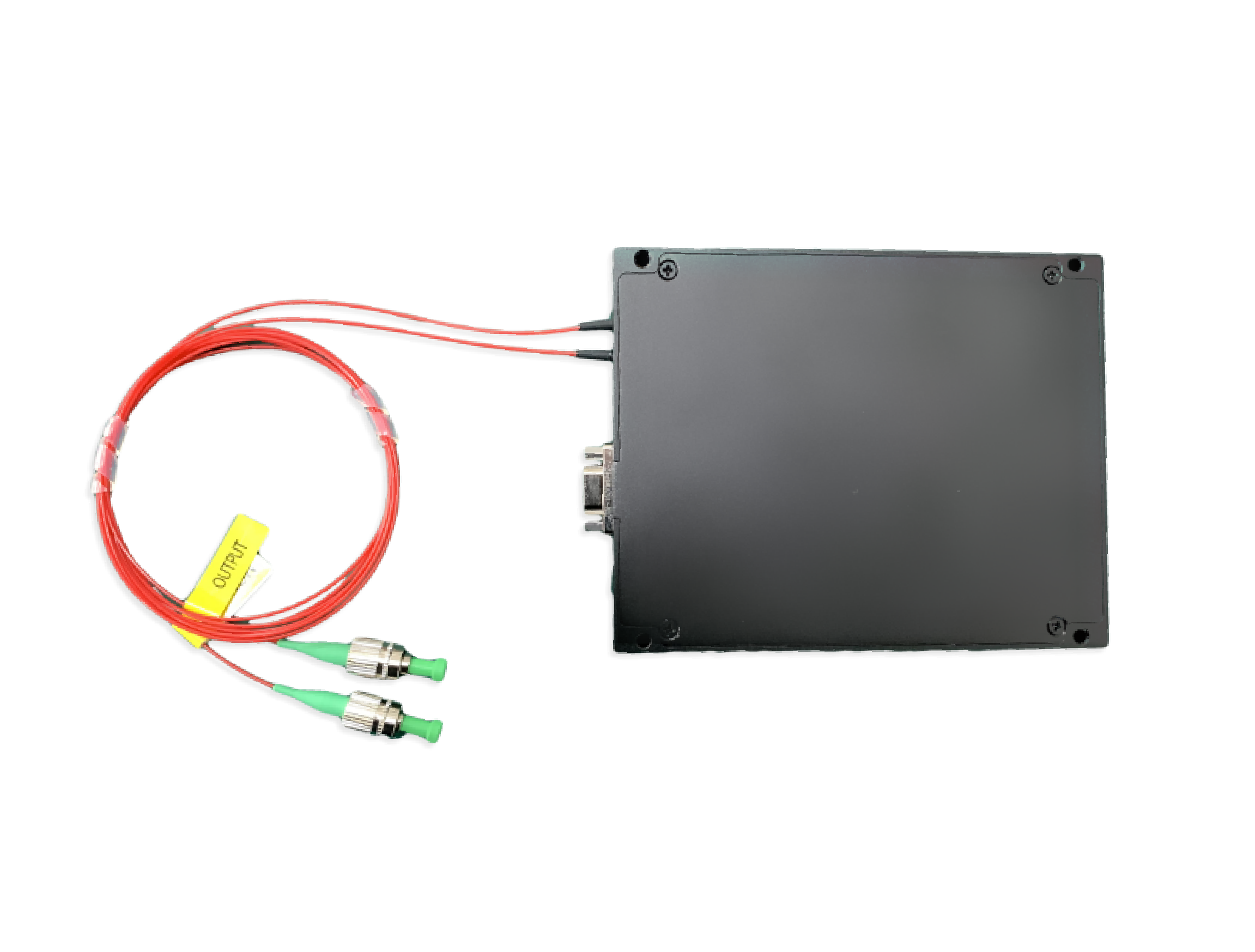

HYLS-M系列高功率窄线宽激光器模块
来源:
|
作者:it-101
|
发布时间: 1029天前
|
1589 次浏览
|
🔊 点击朗读正文
❚❚
▶
|
分享到:
HYLS-M系列高功率窄线宽激光器模块可实现稳定的高功率单频输出，线宽≤2kHz、≤3kHz、≤5kHz、≤10kHz、≤20kHz可选，输出功率最高可达1W，光边模抑制比≥50dB，具备波长温度调谐、恒定电流设置和恒功率设置功能，具备工作模式、工作温度、工作电流、输出功率监测功能。输出激光对振动、温度变化不敏感，适合于各种条件苛刻的应用环境。该产品结构稳定、工艺成熟、可批量化生产，可选择防水密封结构设计。
主要特点
n 高功率单频输出，具备功率检测功能
n 线宽≤2kHz、≤3kHz、≤5kHz、≤10kHz、≤20kHz可选
n 光边模抑制比≥50dB
n 保偏尾纤，偏振消光比20dB
n 配以高稳定驱动电路，精确控制，无跳模
n 可选防水密封结构设计
主要应用
n 分布式传感
n 激光雷达
n 相干检测
n 相干通信
n 科学研究
参数指标
参数（单位） | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 |
输出光功率（dBm） | Po | CW | 15 | - | 30 |
中心波长（nm） | λp | CW，1W | 1548 | 1550 | 1552 |
谱线宽度（kHz） | Δλ | CW，1W | 2 | - | 20 |
光边模抑制比（dB） | SMSR | CW，1W | 50 | - | - |
偏振消光比（dB） | PER | CW，1W | - | 20 | - |
工作温度范围（℃） | T | CW，1W | -20 | - | 60 |
相对强度噪声(dB/Hz) | RIN | >1kHz | -140 | - | - |
相对强度噪声(dB/Hz) | RIN | >500kHz | -150 | - | - |
尾纤类型 | PANDA PMF，900um套管，FC/APC接头 |
电源接口 | 5V~12V/2A |
通信接口 | J30J-15ZK |
外形尺寸（mm） | 125(L)×100(W)×20(H) |
备注：1. 中心波长可覆盖全C波段，ITU波长可选，具体指标可根据客户要求定制。
2. 外形尺寸、接口类型可根据客户要求定制。
3. 可定制防水密封结构。

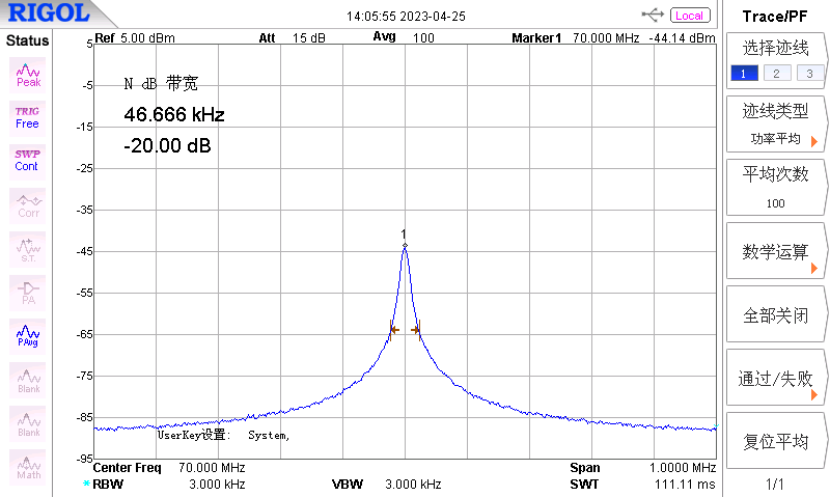

测试数据曲线

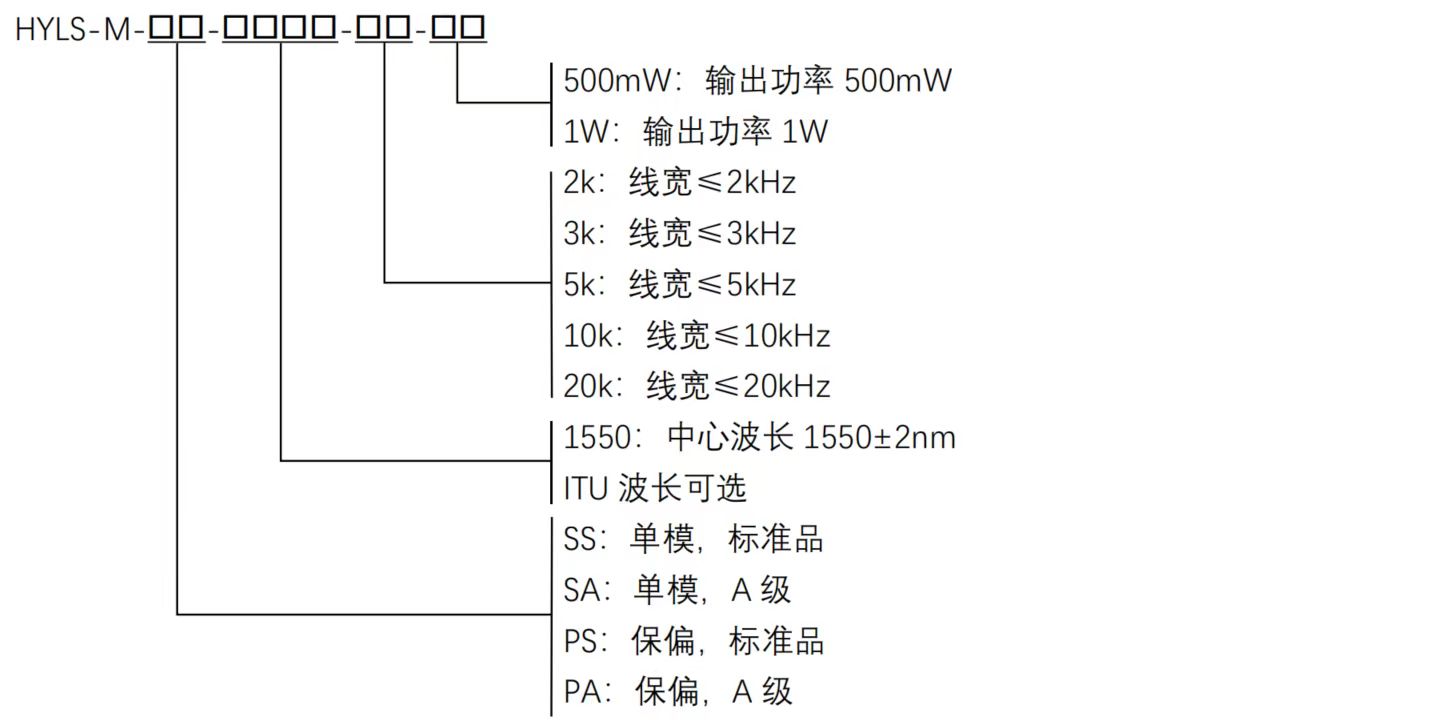

订购信息
